柔性操控電纜(eontrol eable)傳遞,操控,維護,信號用的載流信息的多芯電纜，作業電壓一般在溝通500V或直流1000V以下，選用強電操控電纜的額外電壓不該低于450/75oV，弱電操控電纜的額外電 壓不該低于250V，在外界有激烈電磁攪擾的情況下敷設的宜選用600/I000V額外電壓，作業電流或載流量由截面決議。

電纜由導電芯線、絕緣層和護套3個根本部分組成。金湖縣正通電纜廠出產的導電芯線一般為多股細銅線精細絞合而成，契合德國柔性電纜規范、芯線外有絕緣層，電纜外有護套.絕緣層和護套常用的資料有TPE，特別PVC混合物，PTEP,PUR等，屏蔽電纜在絕緣層外加設屏蔽層，屏蔽層資料有鉸錫銅絲織造、銅/塑 復合膜和鋁/塑復合膜等。

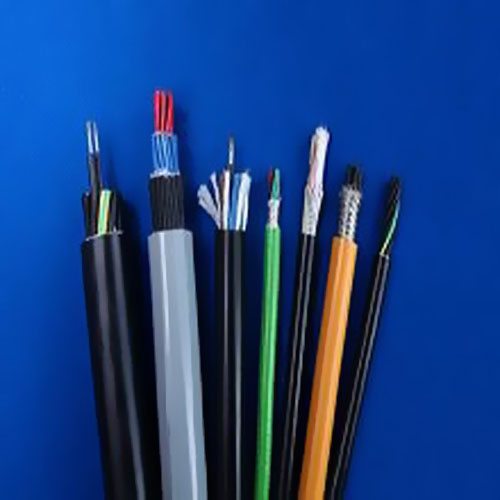

柔性操控電纜的結構。
電纜的線芯截面一般為0.5~10mmZ，線芯截面為0.5~1.5mmZ的電纜芯數一般可為2~61芯，而關于截面為6一10mmZ的電纜芯數一般為4一10芯。
選用操控電纜導電線芯絕緣包帶屏蔽護套一般要考慮:
①機 械強度。因為操控電纜截面較小，牢靠性要求較高，依據關規則:一般選用銅芯電纜，銜接于強電端子的芯線截面不該小于1.5mmZ，銜接于弱電端子的芯線直徑不該小于0.5mm，電流互感器二次側銜接電纜芯線截面不小于2.5mm。
②負載才能。電纜的作業電流、回路壓降，回路電阻都應在答應規模之內。關于銜接電流互感器二次側的電纜，應按丈量或維護的精確等級的要求校驗其截面。銜接電壓互感器二次側的電纜，應校驗其電壓降。用于表計丈量回路，則應與表計側量精度相適應;用于計費電能表，壓降不該大于額外電壓的。.5%;用于繼電維護和自動裝置，一般不該大于3%;用于操控回路一般不該大于10%。
③敷設條件。有抗電磁場攪擾要求的應選用屏蔽電纜;移動式設備應選用軟電纜。
④電纜裝備。一般情況下，溝通和直流、電壓和電流、強電和弱電以及不同裝置單位的回路、不宜共用一根電纜。
⑤芯數。依據需要選用不同芯數的多芯電纜，以削減電纜根數，電纜一般應留有備用芯.但同一裝置單位，有相同起止點的電纜，不用每根都留有備用芯，裝置條件較好，芯數不多的電纜亦可不留備用芯;所選用的電纜，其芯數品種和標準不宜太多。
跟著計算機技術的使用，設備之間的銜接聯系發生了很大的改變。選用計算機監控體系的水電站，其傳送的信息都弱電化了，因而除一般操控電纜外，廣泛選用具有抗電磁攪擾功用的操控電纜，一般選用的抗攪擾操控電纜方法有:①多芯總屏蔽。結構如圖所示。②每根電纜芯線對數可有1一19對，其屏蔽方法有:每對 芯線別離屏蔽、別離屏蔽加總屏蔽及只要總屏蔽3種。計算機設備之間都是用串行信息碼，傳送的功用大大 加強。常用的銜接電纜有雙絞屏蔽電纜、同軸電纜和光纖電纜等，這樣可以用少數的銜接電纜傳送很多的信息，改進信息傳送條件，而電纜及其敷設費用可大削減。
