一、觸及光伏電纜選型的相關標準和標準

1，DL/T5044-2004中華人民共和國電力行業標準

選用多芯電纜時，其答應載流量可按同截面單芯電纜數值核算。

由直流柜引出的操控線、信號線應挑選銅芯電纜。其壓降不該大于直流體系標稱電壓的5%。

直流電纜的挑選和敷設應契合GB50217中有關的規則。

2，GB50217電力工程電纜設計標準

直流供電回路宜選用兩芯電纜，當需求時可選用單芯電纜。

高溫（100℃以上）或低溫（-20℃以下）場所不宜用聚氯乙烯絕緣電纜。

直埋敷設電纜時，當電纜接受較大壓力或許有機械損害風險時，運用鋼帶鎧裝電纜。

最大作業電流效果下的電纜芯溫度，不得超越按電纜運用壽命確認的答應值。

確認電纜繼續答應載流量的環境溫度，假如電纜敷設在空氣中或電纜溝，應取最熱月日最高溫度的平均值。

3，電纜途徑的挑選應契合下列規則

（1）防止電纜遭受機械性外力、過熱、腐蝕等損害。

（2）滿意安全要求條件下使電纜較短。

（3）便于敷設、維護。

（4）避開即將發掘施工的當?shù)?/p>

（5）電纜在任何敷設方法及其悉數途徑條件的上下左右改動部件，都應滿意電纜答應曲折半徑要求。

二、光伏發電體系電纜品種、特色及敷設方法光伏發電體系電纜品種首要有：

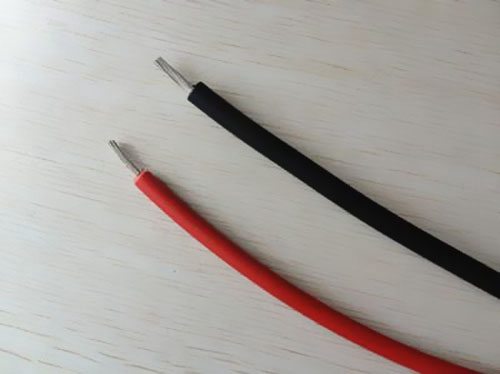

光伏專用電纜：PV1-F1*4mm²

組串到匯流箱的電纜一般用：光伏專用電纜PV1-F1*4mm²。

特色：光伏電纜，結構簡略，其運用的聚烯烴絕緣材料具有極好的耐熱、耐寒、耐油、耐紫外線，可在惡劣的環境條件下運用，具有必定的機械強度。

敷設：可穿管中加以維護，運用組件支架作為電纜敷設的通道和固定，下降環境要素的影響。

動力電纜：ZRC-YJV22

鋼帶鎧裝阻燃交聯電纜ZRC-YJV22廣泛運用于：匯流箱到直流柜，直流柜到逆變器，逆變器到變壓器，變壓器到配電裝置的銜接電纜，配電裝置到電網的銜接電纜。

光伏發電體系中比較常見的ZRC-YJV22電纜標稱截面有：2.5mm²、4mm²、6mm²、10mm²、16mm²、25mm²、35mm²、50mm²、70mm²、95mm²、120mm²、150mm²、185mm²、240mm²、300mm²。

特色：（1）質地較硬，耐溫等級90℃，運用方便，具有介損小、耐化學腐蝕和敷設不受落差約束的特色。（2）具有較高機械強度，耐環境應力好，杰出的熱老化功能和電氣功能。

敷設：可直埋，適用于固定敷設，習慣不同敷設環境（地下，水中，溝管及地道）的需求。

動力電纜：NH-VV

NH-VV銅芯聚氯乙烯絕緣聚氯乙烯護套耐火電力電纜。適合于額外電壓0.6/1KV。

運用特性：長時間答應作業溫度為80℃。敷設時答應的曲折半徑：單芯電纜不小于20倍電纜外徑，多芯電纜不小于12倍電纜外徑。電纜在敷設時環境溫度不低于0攝氏度的條件下，無須預先加熱。電壓敷設不受落差約束。

敷設：適合于有耐火要求的場合，可敷設在室內，地道及溝管中。留意不能接受機械外力的效果，可直接埋地敷設。

操控電纜：ZRC-KVVP

ZRC-KVVP銅芯聚氯乙烯絕緣聚氯乙烯護套織造屏蔽操控電纜。適用于溝通額外電壓450/750V及以下操控、監控回路及維護線路。

特色：長時間答應運用溫度為70℃。最小曲折半徑半徑不小于外徑的6倍。

敷設：一般敷設在室內、電纜溝、管道等要求屏蔽、阻燃的固定場所。

通訊電纜：DJYVRP2-22

DJYVRP2-22聚乙烯絕緣聚氯乙烯護套銅絲織造屏蔽鎧裝核算機專用軟電纜，適用于額外電壓500V及以下關于防攪擾要求較高的電子核算機和自動化銜接電纜。

特色：DJYVRP2-22電纜具有抗氧化性，絕緣電阻高，耐電壓好，介電系數小的特色，在確保運用壽命的一起，還能削減回路間的彼此串?dāng)_和外部攪擾，信號傳輸質量高。最小曲折半徑不小于電纜外徑的12倍。

敷設：電纜答應在環境溫度-40℃~50℃的條件下固定敷設運用。敷設于室內，電纜溝，管道等要求靜電屏蔽的場所。

通訊電纜：RVVP

銅芯聚氯乙烯絕緣聚氯乙烯護套絕緣屏蔽軟電纜RVVP，又叫做電氣銜接抗攪擾軟電纜，是適用于報警、安防等需防攪擾，安全高效數據傳輸?shù)耐ㄓ嶋娎|。

特色：額外作業電壓3.6/6KV，電纜導線的長時間作業溫度為90℃，最小答應曲折半徑為電纜外徑的6倍。首要用來做通訊電纜，起到抗攪擾的效果。敷設：RVVP電纜不能再日光下暴曬，底線芯有必要杰出接地。如需按捺電氣攪擾強度的弱電回路通訊電纜，敷設于鋼制管、盒中。與電力電纜平行敷設時彼此距離，宜在或許的范圍內遠離。

射頻電纜：SYV

實芯聚乙烯絕緣聚氯乙烯護套射頻同軸電纜SYV。

特色：監控中常用的視頻線首要是SYV75-3和SYV75-5兩種.假如要傳輸視頻信號在200米內能夠用SYV75-3，假如在350米范圍內就能夠用SYV75-5。

敷設：可穿管敷設。

三、光伏電纜的選型核算

電纜截面的挑選應滿意答應溫升、電壓丟失、機械強度等要求，直流體系電纜按電纜長時間答應載流量挑選，并按電纜答應壓降校驗，核算公式如下：

按電纜長時間答應載流量：Ipc>=Ical

按回路答應電壓降：Scac=P˙2LIca/△Up

式中：Ipc----電纜答應載流量，A；

Ica----核算電流，A；

Ical----回路長時間作業核算電流，A；

Scac----電纜核算截面，mm²；

P----電阻系數，銅導體P=0.0184Ω˙mm²/m，鋁導體P=0.0315Ω˙mm²/m；

L----電纜長度，m；△Up----回路答應電壓降，V。

留意：電纜的載流量受敷設方法及周圍環境影響較大，電纜的電壓降受電纜長度的影響較大，所以載流量能夠認為是電纜長時間運轉絕不或許超越的值，最好按電纜載流量的70%~80%來挑選電纜才干有用的確保線路的溫升及電壓降。
